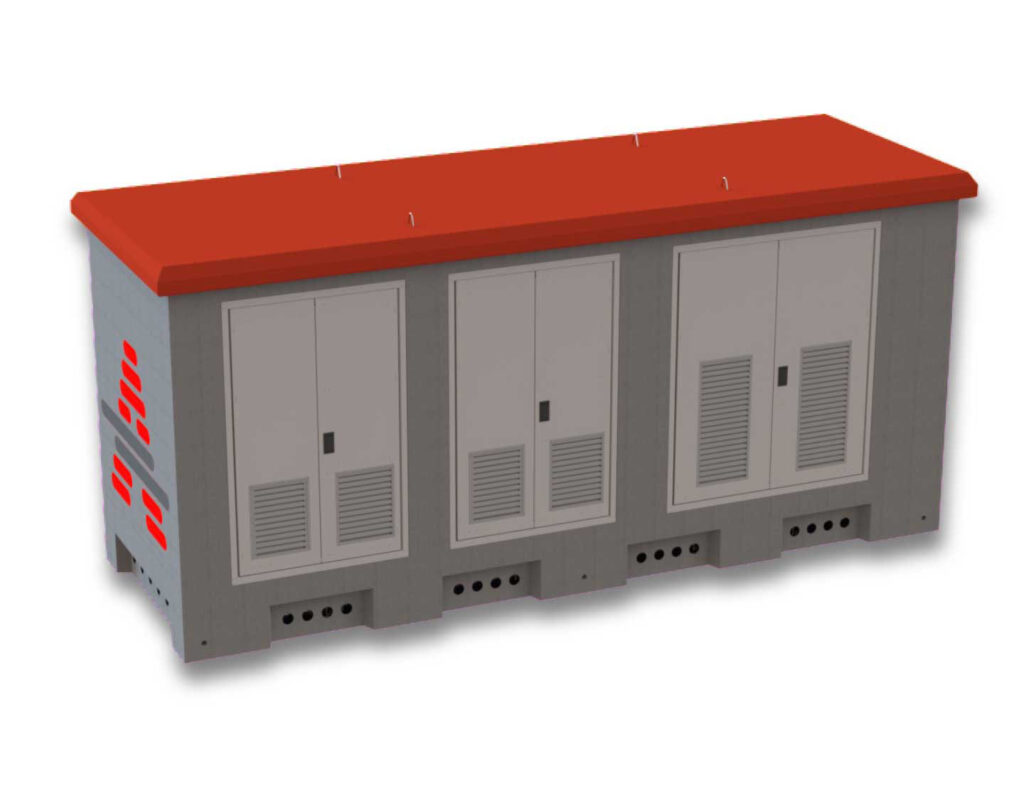

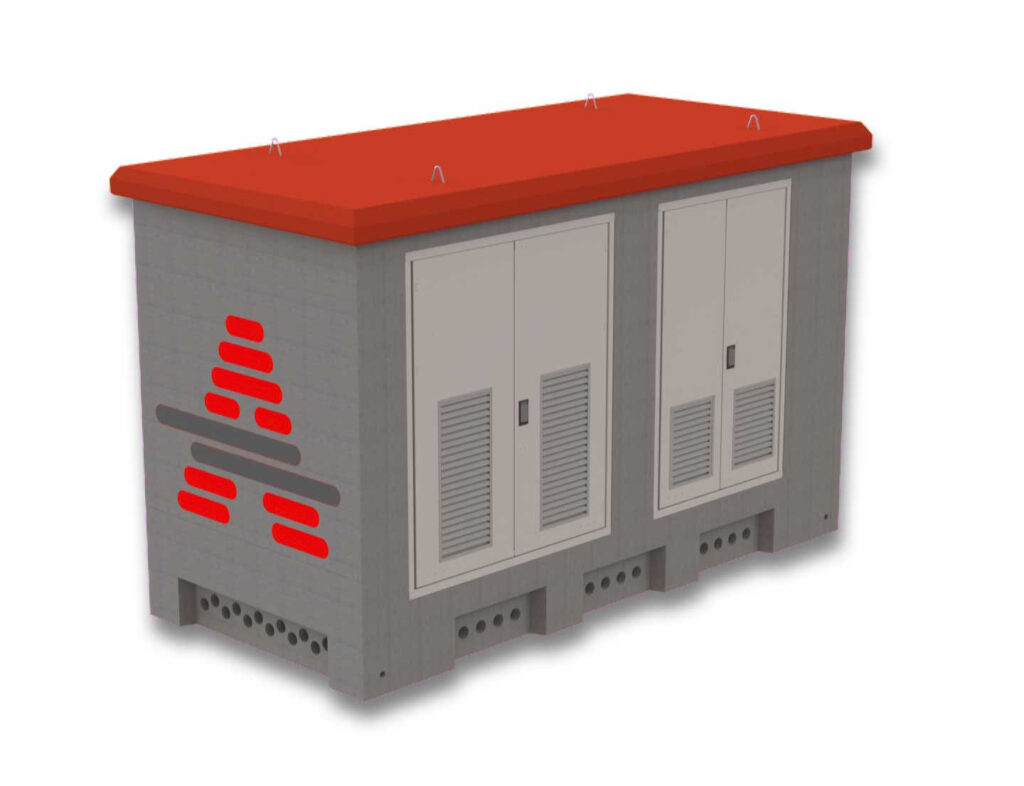

Monoblok Beton Köşkler

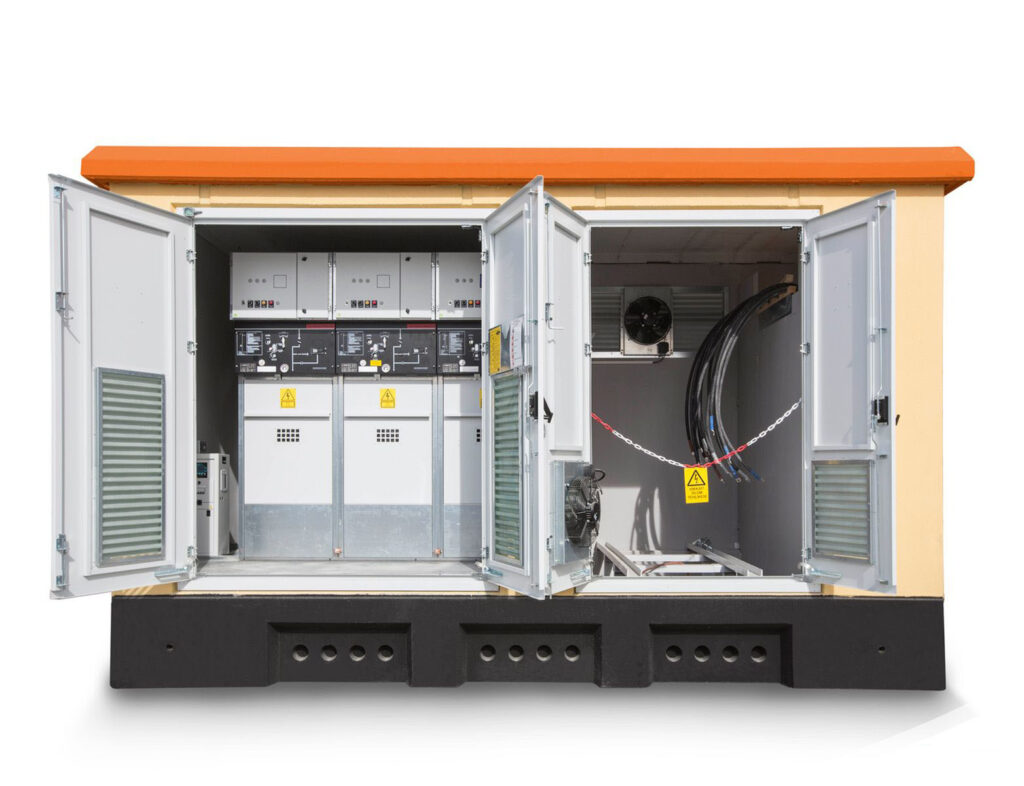

Beton Dağıtım ve Transformatör Merkezleri, üç bölümden oluşmaktadır; YG anahtarlama üniteleri bölümü, OG dağıtım transformatör bölümü, AG dağıtım panosu bölümü. Her bölümün kendisine ait birbirinden
bağımsız erişim kapıları ve havalandırma panjurları bulunmaktadır. İhtiyaca göre farklı kapı ve havalandırma
panjuru konfigürasyonları yapılabilir.

GENEL
• Kompakt merkeze ait beton mahfaza çatı hariç, tank/temel bölümü ve yan duvarları ile  birlikte monoblok olarak, çatı ise ayrı üretilmektedir ve su geçirmezdir.
• Tank/temel bölümü, 36 kV 10×240 mm2 kablonun en küçük kıvrılma yarıçapına uygundur.

TİPLER
• ABK-A: Hava Yalıtımlı Hücreli Kompakt Trafo Merkezleri (1000 kVA)
• ABK-B: Hava Yalıtımlı Hücreli Kompakt Trafo Merkezleri (1600 kVA)
• ABK-H: Hava Yalıtımlı Hücreli Dağıtım Merkezleri
• ABK-C: AG Panosuz Hava Yalıtımlı Hücreli Kompakt Trafo Merkezleri (1000 kVA)
• ABK-D: AG Panosuz Hava Yalıtımlı Hücreli Kompakt Trafo Merkezleri (1600 kVA)
• ABK-T: AG Pano ve Dağıtım Transformatörlü Merkezler
• ABK-R: RMU’lu Kompakt Trafo Merkezler

YAPISAL ÖZELLİKLER

  • Kompakt merkezin çatısı 2500 N/m2 yüke dayanıklıdır.
  • Mahfaza en az 34 m/sn’lik rüzgar basıncına dayanıklıdır.
  • Havalandırma panjurları ve kapılar içerden ve dışardan 20 Joule karşılık gelen bir mekanik şoka
  • (IK10) dayanıklıdır.
  • Mahfaza Sınıfı: 10
  • Beton trafo merkezlerinin deprem şartlarına karşı güvenli olduğu kanıtlanmıştır
  • TS EN 206-1 standardına uygun C35/45 beton kullanılmaktadır.
  • Betonda nitelik deneyleri periyodik olarak akredite laboratuvarlarda yaptırılmaktadır.
  • TS 708’e uygun çelik donatılar kullanılmaktadır.

Havalandırma panjurları ve kapılar 2 mm kalınlığında elektrostatik toz boya ile boyanmış galvanizli sac malzemeden üretilmektedir.

  • Kapılar 120° açık konumda kalabilecek şekilde ve dışarıdan sökülemeyecek şekilde tasarlanmıştır.
  • Kompakt merkezine ait tüm kilitler gömme ve dışardan sökülemeyecek ve tek bir anahtarla kilitlenebilecek özel bir yapıda tasarlanmıştır.

YG Hücre Bölümü ile Trafo Bölümü ve Trafo Bölümü ile AG Pano Bölümü arası betondan üretilen ara duvarlar ile ayrılmaktadır.
